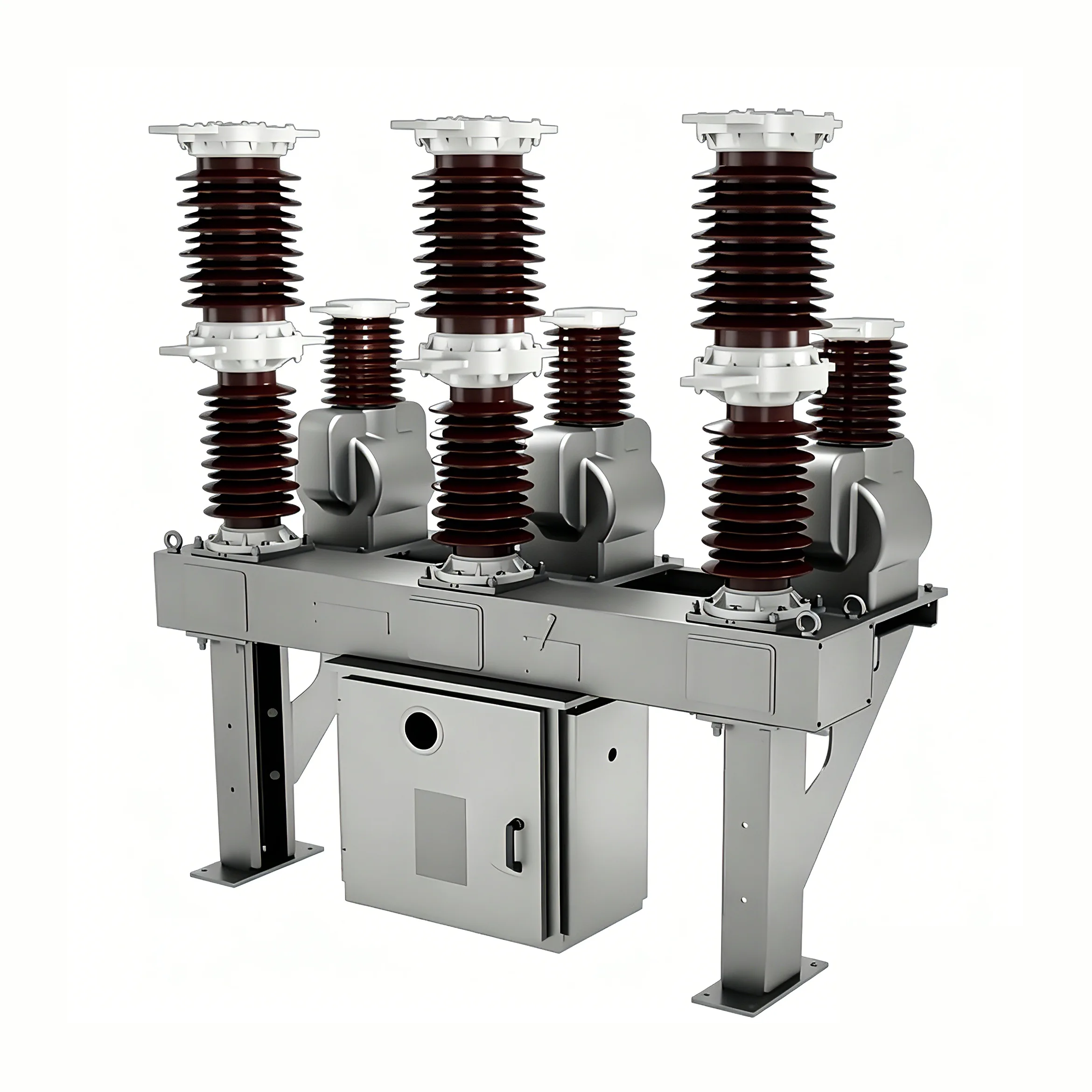

Réenclencheur de commutateur 40,5 kv

Le disjoncteur 40,5 kV (ci-après dénommé « disjoncteur ») est une nouvelle génération de disjoncteur à vide extérieur développée par Youbian en introduisant une technologie étrangère avancée et en la combinant avec les caractéristiques de l'industrie électrique chinoise. Principalement utilisé pour les systèmes de distribution extérieurs de 10 à 35 kV dans les réseaux électriques urbains et ruraux. Combiné à l'application d'un courant de charge, d'un courant de surcharge et d'un courant de court-circuit, il peut également être utilisé dans d'autres situations similaires.

environnement de travail

Température ambiante : -40 ℃ à 85 ℃

Différence de température quotidienne : 25 ℃

Altitude : ≤ 2000m

Vitesse du vent ne dépassant pas 35 m/s

Aucune vibration d'intensité normale

Pas de gaz ou de fluides fortement corrosifs (tels que acides, alcalis, boues, etc.)

Niveau de pollution : IV

Température de charge : -40 ℃ à 85 ℃

Caractéristiques

Le réenclencheur 40,5 kv est un produit de conception améliorée conforme aux normes ANSI/IEC, équipé d'un actionneur magnétique, d'un dispositif marche/arrêt (le type RCWE ACR n'a pas de dispositif de fermeture manuelle), de 3 capteurs de courant, jusqu'à 3 capteurs de tension et plus de fonctions telles que la courbe de protection (programmable), la logique de coordination (programmable), le protocole de communication programmable, le logiciel PC, l'outil de contrôle APP, etc., et utilise le contrôleur RWK352.

Le réenclencheur à interrupteur 40,5 kv est un réenclencheur à isolation solide recouvert de caoutchouc de silicone et n'utilise pas d'étanchéité au gaz SF6. Ce réenclencheur a une ligne de fuite élevée et un niveau d'isolation plus élevé, adapté aux systèmes jusqu'au niveau 42 kV, BIL200kV.

Le réenclencheur 40,5 kV est conçu pour un courant alternatif triphasé 50/60 Hz, avec une tension nominale de 40,5 kV, et convient aux appareillages haute tension extérieurs. Principalement utilisé dans les réseaux électriques urbains et ruraux, les sous-stations et les systèmes de distribution des entreprises industrielles et minières, pour couper le courant de charge, le courant de surcharge et le courant de court-circuit. En raison des performances particulières des disjoncteurs à vide, ils sont particulièrement adaptés aux applications nécessitant un fonctionnement fréquent et une modification sans huile.

Ce modèle de disjoncteur adopte une structure de pôles séparés triphasés pour garantir que les défauts monophasés ne provoqueront pas de courts-circuits triphasés. La chambre d'extinction de l'arc sous vide est située à l'intérieur des manchons isolants de chaque phase, éliminant ainsi le risque de défauts de court-circuit provoqués par la condensation. L'isolation externe du disjoncteur 40,5 kv est constituée de résine époxy extérieure importée ou de caoutchouc de silicone, qui présente d'excellentes performances hydrophobes et anti-salissures, ce qui le rend adapté aux environnements extérieurs présentant des exigences élevées de résistance aux intempéries et des conditions de fonctionnement difficiles. Le disjoncteur présente une structure globale compacte, occupe une petite surface, est léger et est facile à installer. L'intérieur de la boîte est rempli d'huile de transformateur, mais ne contient pas de gaz hexafluorure de soufre, répondant aux exigences de transformation sans huile et de protection de l'environnement.

Normes de produits

Ce disjoncteur est conforme aux normes suivantes : GB1984 : Disjoncteurs haute tension ; GB/T11022 : Exigences techniques générales pour les appareils de commutation et de contrôle haute tension ; JB3855 : 3,6 ~ 40,5 kV Disjoncteur à vide haute tension CA extérieur DL/T403 : 12 ~ 40. Spécifications techniques pour la commande de disjoncteurs à vide haute tension CA 5 kV IEC56 : Disjoncteurs haute tension CA
