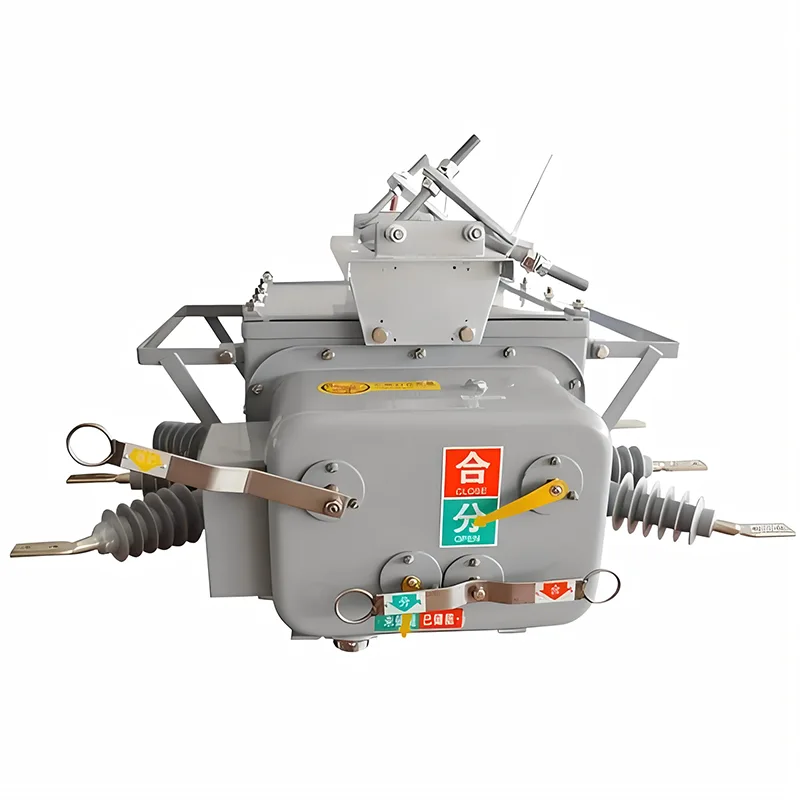

Disjoncteur à vide 33kv

Le disjoncteur à vide 33 kV est le produit de la plus haute qualité fabriqué par Youbian et peut accepter la personnalisation. En tant que l'un des principaux fournisseurs et fabricants en Chine, nous pouvons affirmer avec confiance que la qualité de nos produits est très bonne et que tout est conforme aux normes ! Dans l'attente de votre arrivée et de votre demande !

Spécifications de contrôle électrique

Tension de commande : 220 V CC, auto-alimenté interne, utilisant des condensateurs 250 V, 22 000 μF. L'utilisateur final n'a qu'à préparer le contact principal du relais pour la fermeture et l'ouverture.

Tension auxiliaire : 110 V/220 V DC, 110 V/220 V AC en option, les clients peuvent spécifier avant de passer une commande.

Temps de déconnexion : ≤ 8 ms (les enregistrements de tests en usine sont joints pour chaque commutateur)

Temps de fermeture : ≤ 11 ms (les enregistrements de tests en usine sont joints pour chaque interrupteur)

Temps d'impulsion de contrôle recommandé : 0,1 s

Méthode de câblage pour le vacuostat

Veuillez vous assurer que l'utilisateur final connecte la boîte de jonction au vacuostat BRZW32 conformément au schéma suivant. La boîte de jonction est un contrôleur auto-alimenté.

Avant d'utiliser l'interrupteur sur des lignes à haute tension, assurez-vous que chaque connecteur de câble est correctement connecté.

Veuillez appuyer sur les boutons de commutation (A, B, C) pour chaque phase et vérifier si la connexion est bonne. L'état de fonctionnement normal est que la commande électrique de chaque phase est adaptée au commutateur de phase correct correspondant. Boîte de jonction auto-alimentée (contrôleur de commutateur)

L'importance des systèmes électriques moyenne tension

Dans les réseaux électriques modernes, un disjoncteur à vide de 33 kV constitue le principal mécanisme de protection des infrastructures et du personnel. Il est crucial pour maintenir la stabilité du réseau en gérant le courant de charge et en éliminant immédiatement les défauts de court-circuit jusqu'à 31,5 kA.

Protégez les équipements coûteux tels que les transformateurs, les batteries de condensateurs et les lignes de transmission contre les surtensions.

Peut garantir les temps d'arrêt les plus courts pour les installations industrielles, les sous-stations et les installations d'énergie renouvelable (éolienne/solaire).

Fonctionnement respectueux de l'environnement : contrairement aux disjoncteurs SF6, notre technologie de disjoncteur sous vide 33 kV ne produit pas d'émissions de gaz à effet de serre et est conforme aux objectifs mondiaux de durabilité environnementale.

Conforme aux normes internationales CEI et ANSI

Dans l'ingénierie haute tension, la fiabilité et la sécurité ne peuvent être compromises. Youbian produit strictement des disjoncteurs à vide 233 kV conformément aux principales normes internationales et nationales pour garantir leur compatibilité et leur sécurité mondiales.

Principales normes de conformité

CEI 62271-100 : Appareillage de commutation et de contrôle haute tension.

GB 1984 : Norme nationale pour les disjoncteurs CA haute tension.

Certification ISO : nos installations de production ont obtenu les certifications ISO9001 (système de gestion de la qualité), ISO14001 (système de gestion environnementale) et ISO45001 (système de gestion de la santé et de la sécurité au travail).

Ces certifications garantissent que chaque appareil présente des performances diélectriques constantes, une durabilité mécanique (niveau M2) et un fonctionnement sûr selon les paramètres évalués.
