Comment fonctionnent les transformateurs immergés dans l’huile et pourquoi sont-ils essentiels pour les systèmes électriques modernes ?

Résumé de l'article :Cet article explique la structure, le principe de fonctionnement, les avantages, les applications et les exigences de maintenance detransformateurs immergés dans l'huile. Il répond également aux préoccupations courantes des clients telles que les risques de sécurité, l'optimisation de l'efficacité, les considérations environnementales et les critères de sélection. L’objectif est de fournir une compréhension technique claire tout en aidant les acheteurs et les ingénieurs à prendre des décisions éclairées.

Contour:

• Introduction
• Qu'est-ce qu'un transformateur immergé dans l'huile
• Principe de fonctionnement
• Principaux composants
• Avantages clés
• Applications
• Considérations de sélection et de conception
• Pratiques de maintenance et de sécurité
• Préoccupations environnementales et de fuites
• Comparaison avec les transformateurs de type sec
• Foire aux questions
• Conclusion

Table des matières

• Introduction
• Qu'est-ce qu'un transformateur immergé dans l'huile
• Principe de fonctionnement
• Principaux composants
• Avantages clés
• Applications
• Considérations de sélection et de conception
• Pratiques de maintenance et de sécurité
• Préoccupations environnementales et de fuites
• Comparaison avec les transformateurs de type sec
• Foire aux questions
• Conclusion

Introduction

Les transformateurs immergés dans l’huile restent l’une des solutions les plus utilisées dans les systèmes de distribution et de transmission d’énergie électrique. Leur réputation repose sur un rendement élevé, des performances d’isolation robustes et une forte capacité de surcharge. Alors que la demande mondiale d'énergie continue de croître, les industries, les services publics et les développeurs d'infrastructures s'appuient largement sur ces transformateurs pour garantir une régulation de tension stable et un transfert d'énergie sûr.

Malgré leur utilisation répandue, de nombreux acheteurs ont encore du mal à comprendre comment ils fonctionnent, comment les entretenir et quels facteurs doivent être pris en compte lors de la sélection du bon modèle. Ce guide répond à ces préoccupations de manière structurée et pratique.

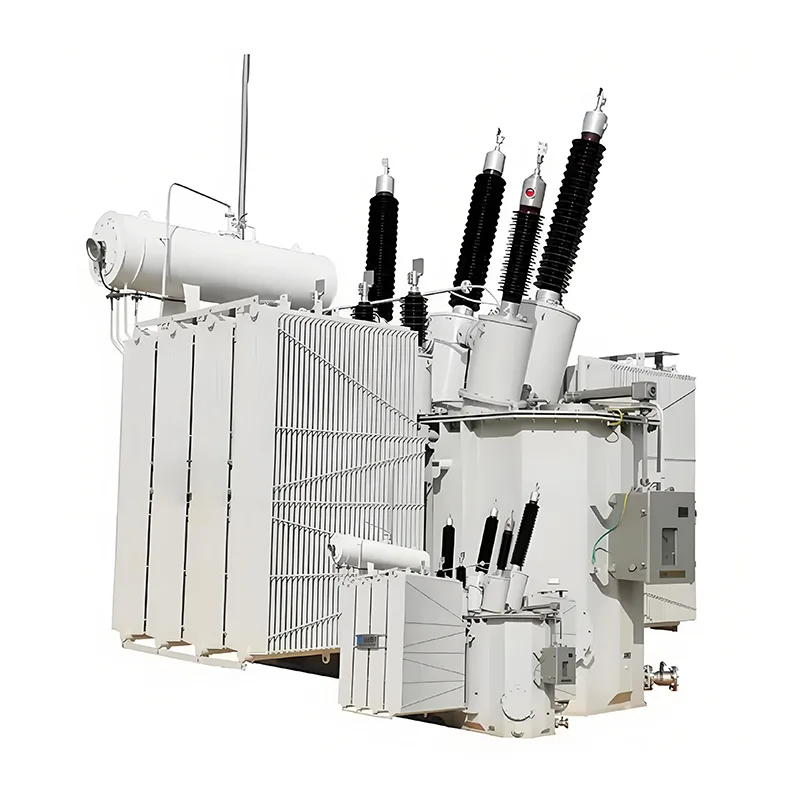

Qu'est-ce qu'un transformateur immergé dans l'huile

Un transformateur immergé dans l’huile est un type de transformateur électrique dont le noyau et les enroulements sont entièrement immergés dans l’huile isolante. Cette huile remplit deux fonctions principales : l’isolation électrique et la dissipation thermique.

L'huile du transformateur agit à la fois comme agent de refroidissement et comme barrière diélectrique, empêchant les pannes électriques tout en transférant efficacement la chaleur générée pendant le fonctionnement vers le système de refroidissement externe.

Ces transformateurs sont couramment utilisés dans les applications moyenne à haute tension en raison de leur fiabilité et de leurs fortes performances thermiques.

Principe de fonctionnement

Le principe de fonctionnement d'un transformateur immergé dans l'huile est basé sur l'induction électromagnétique. Lorsqu’un courant alternatif circule dans l’enroulement primaire, il génère un champ magnétique dans le noyau du transformateur. Ce champ magnétique induit une tension dans l'enroulement secondaire, permettant le transfert d'énergie électrique entre les circuits.

L'huile joue un rôle essentiel dans le maintien de la stabilité du système en :

• Absorber la chaleur générée dans les enroulements et le noyau
• Prévenir la dégradation de l’isolation
• Éliminer les entrefers pouvant entraîner une décharge partielle

Sans isolation à l'huile, les transformateurs haute tension souffriraient d'une surchauffe et d'une défaillance de l'isolation dans des conditions de charge.

Principaux composants

Les transformateurs immergés dans l’huile sont constitués de plusieurs composants clés travaillant ensemble pour garantir des performances fiables :

Avantages clés

Les transformateurs immergés dans l’huile sont préférés dans de nombreuses industries en raison de leurs caractéristiques de performances supérieures :

• Haute efficacité :Réduction des pertes d'énergie lors d'un fonctionnement à long terme
• Excellent refroidissement :La circulation de l'huile gère efficacement la chaleur
• Forte capacité de surcharge :Peut gérer des surtensions temporaires
• Longue durée de vie :Un entretien adéquat garantit des décennies de fonctionnement
• Isolation fiable :L'huile réduit le risque de panne diélectrique

Ces avantages les rendent adaptés aux réseaux de distribution d’énergie urbains et industriels.

Applications

Les transformateurs immergés dans l’huile sont largement utilisés dans plusieurs secteurs :

• Centrales de production d'électricité
• Réseaux électriques urbains
• Usines de fabrication industrielle
• Opérations minières
• Systèmes d'intégration des énergies renouvelables
• Infrastructures ferroviaires et de transport

Leur adaptabilité aux environnements à forte charge les rend essentiels dans les systèmes électriques modernes.

Considérations de sélection et de conception

Le choix du bon transformateur immergé dans l’huile nécessite une évaluation minutieuse des paramètres techniques et opérationnels :

• Tension nominale :Doit correspondre à la configuration système requise
• Capacité de charge :Tenez compte de la charge de pointe et continue
• Type de refroidissement :ONAN, ONAF ou systèmes de refroidissement forcé
• Normes d'efficacité :Conformité aux réglementations énergétiques régionales
• Environnement d'installation :Conditions intérieures, extérieures, d’humidité et de température

Une sélection appropriée réduit les coûts opérationnels à long terme et améliore la stabilité du système.

Pratiques de maintenance et de sécurité

Un entretien régulier est essentiel pour prolonger la durée de vie du transformateur et prévenir les pannes. Les principales tâches de maintenance comprennent :

• Tests d'huile de routine pour l'humidité et la contamination
• Surveillance thermique dans des conditions de charge
• Inspection des bagues et des joints
• Nettoyage des radiateurs pour un refroidissement efficace
• Analyse de gaz pour une détection précoce des défauts

Négliger l’entretien peut entraîner une rupture de l’isolation, une surchauffe ou même une défaillance catastrophique.

Préoccupations environnementales et de fuites

L’une des principales préoccupations associées aux transformateurs immergés dans l’huile est le risque de fuite d’huile. L'huile de transformateur, si elle est rejetée dans l'environnement, peut provoquer une contamination du sol et de l'eau. Les conceptions modernes résolvent ce problème grâce à une meilleure étanchéité des réservoirs, des systèmes de confinement et des alternatives au pétrole biodégradables.

Les industries adoptent de plus en plus de fluides isolants respectueux de l’environnement et de systèmes de surveillance avancés pour détecter rapidement les fuites et prévenir les dommages environnementaux.

L'élimination et le recyclage appropriés de l'huile de transformateur sont également des éléments essentiels d'un fonctionnement durable.

Comparaison avec les transformateurs de type sec

Foire aux questions

Conclusion

Les transformateurs immergés dans l’huile restent la pierre angulaire des infrastructures électriques modernes en raison de leur efficacité, de leur durabilité et de leur capacité de charge élevée. Bien qu’ils nécessitent un entretien minutieux et une prise en compte environnementale, leurs avantages en termes de performances les rendent indispensables dans les systèmes électriques à grande échelle.

Comprendre leur structure, leur fonctionnement et leurs critères de sélection aide les ingénieurs et les acheteurs à prendre des décisions éclairées qui améliorent la fiabilité du système et réduisent les risques opérationnels.

Pour des solutions de transformateur avancées et un support technique,Youbienfournit des services d'ingénierie et des options de produits sur mesure. Youbian encourage les clients àContactez-nouspour des spécifications détaillées, une consultation sur le projet et des solutions de transformateur personnalisées conçues pour des performances à long terme.
