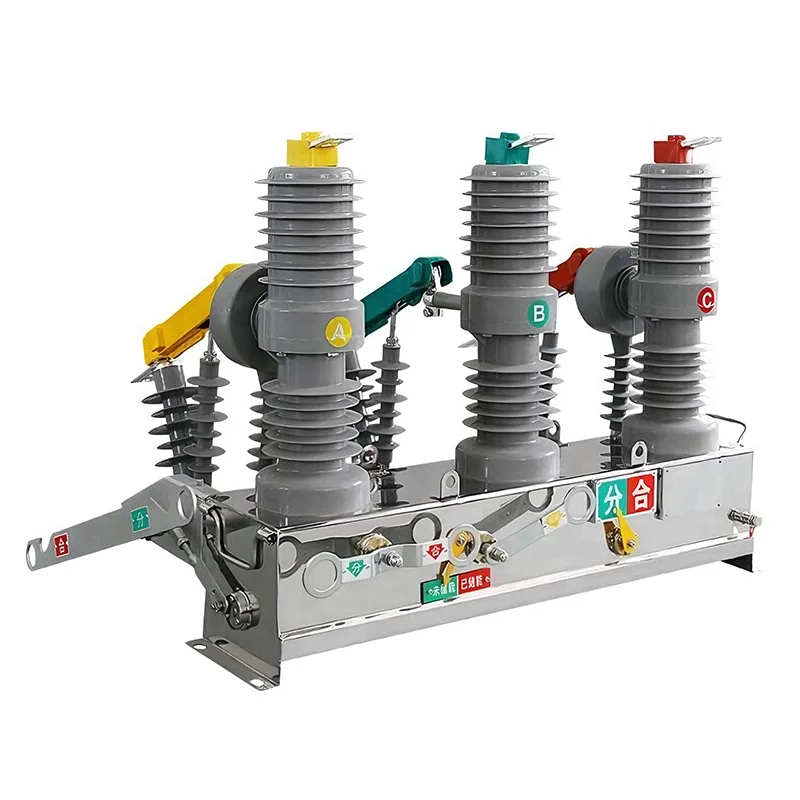

Disjoncteur à vide 11 KV

Chez Youbian, notre conception est centrée sur la norme nominale 12 kV du disjoncteur à vide 11 kV, qui couvre et optimise de manière exhaustive les exigences de performances du réseau électrique 11 kV. Contrairement aux anciennes technologies, ces disjoncteurs s'appuient sur un environnement de vide poussé pour éteindre les arcs, stabilisant ainsi le réseau électrique et assurant la sécurité du personnel.

Comprendre la technologie du vide de base

Le « vide » dans le disjoncteur à vide 11 Kv fait référence à l'environnement à l'intérieur de la chambre d'extinction d'arc sous vide (généralement appelée bouteille à vide). C'est le cœur du système. En raison de sa rigidité diélectrique (capacité d'isolation) supérieure à celle de l'air ou de l'huile, le vide peut obtenir des espaces de contact plus petits et résister à des tensions élevées.

Lorsque notre disjoncteur à vide 11 Kv est en fonctionnement, la séparation des contacts se produit à l'intérieur de la chambre à vide scellée en permanence. En raison de l’absence de molécules de gaz, il n’y a presque rien pour maintenir l’arc, permettant ainsi une isolation rapide des défauts.

Le rôle de la chambre d'extinction d'arc sous vide dans l'extinction d'arc

Le processus d’extinction de l’arc de nos équipements est précis et instantané. Voici notre conception pour mettre en œuvre son principe de fonctionnement :

1. Séparation des contacts : lorsqu'un défaut est détecté, les contacts se séparent.

2. Arc de vapeur métallique : En raison de la vapeur métallique présente dans le matériau de contact, un arc se forme brièvement.

3. Diffusion rapide : En raison de l’environnement sous vide, la vapeur métallique se dilate et se diffuse à une vitesse extrêmement rapide.

4. Disjoncteur de passage à zéro : lorsque le courant passe à zéro pour la première fois, l'arc s'éteint en raison du taux de récupération de la rigidité diélectrique plus rapide que la vitesse à laquelle la tension augmente et rallume l'arc.

La différence entre les disjoncteurs à vide et les disjoncteurs pétroliers/gaz traditionnels

Nous préconisons le passage à la technologie du vide car elle élimine les responsabilités environnementales et de maintenance associées aux anciens disjoncteurs pétroliers ou gaziers. Ce qui suit compare les raisons pour lesquelles les disjoncteurs respectueux de l'environnement constituent un meilleur choix pour les infrastructures modernes.

Disjoncteur à vide (VCB) Disjoncteur huile/air

Capacité d’extinction d’arc : huile ou air comprimé sous vide moyen/élevé (scellé)

Entretien : Très rare (étanchéité à vie) élevé (remplacement d'huile, nettoyage des contacts)

Risque d'incendie : Aucun (pas d'huile et pas de SF6) Élevé (huile inflammable)

Durée de vie : Longue (20-30 ans) Courte (vieillissement à l'usage)

Taille : Compact modulaire/encombrant

Impact environnemental : Protection de l'environnement/Risque de fuite d'huile ou d'émissions de SF6

En adoptant la technologie du vide, notre disjoncteur à vide 11 Kv est non seulement plus sûr, mais réduit également considérablement les coûts d'exploitation tout au long du cycle de vie de l'équipement.

Paramètres de tension et de courant nominaux

Although these devices are deployed in the 11kV power supply network, the rated voltage of the 11kV Vacuum Circuit Breaker is 12kV to ensure necessary safety margin. Le courant continu nominal détermine la capacité de charge qu'un disjoncteur peut supporter en fonctionnement normal. Nous proposons des configurations flexibles pour répondre aux exigences de charge spécifiques :

Courant nominal 630A : convient aux départs de distribution standard et aux petites charges industrielles.

1 250 A à 1 600 A : Conçu spécifiquement pour les principales lignes d'arrivée et les machines industrielles lourdes.

Personnalisation : des valeurs nominales plus élevées peuvent être fournies en fonction de configurations spécifiques d'appareillage de commutation.

Pouvoir de coupure en court-circuit et conformité

La déconnexion sûre des défauts est la fonction la plus critique de tout disjoncteur à vide. Notre disjoncteur à vide 11 Kv a une capacité de coupure en court-circuit de 20 kA à 31,5 kA, garantissant la capacité d'éliminer instantanément les courants de défaut importants sans endommager l'équipement en aval.

Nous adhérons strictement aux normes de fabrication mondiales. Chaque unité est équipée d'un disjoncteur à vide (VCB) conforme à la norme CEI 62271-100, garantissant une cohérence des performances entre les plongeurs.
