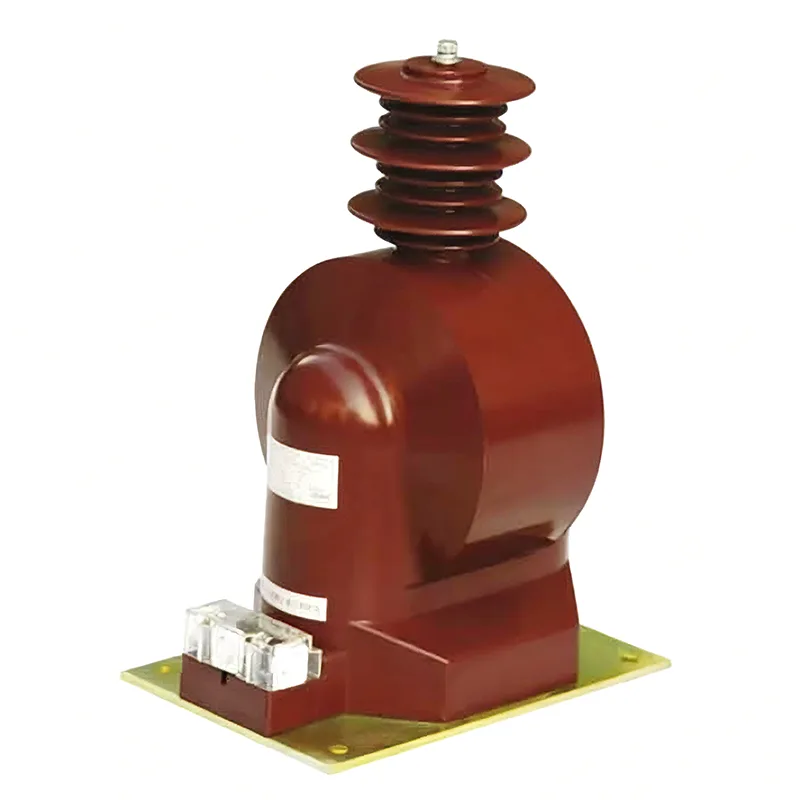

En tant que fabricant de transformateurs de tension 35 kV de haute qualité, Youbian peut choisir d'acheter des transformateurs de tension auprès de notre usine lorsque vous avez des difficultés à choisir ou que vous êtes indécis. Nous sommes un fabricant avec de nombreuses années d'expérience, un équipement complet et une équipe pour résoudre tous les problèmes pour vous.
Les transformateurs de tension immergés dans l'huile sont divisés en types à un étage et en série à un étage. Le type à un étage peut être utilisé pour des niveaux de tension de 220 kV et moins, tandis que le type en série peut être utilisé pour tous les niveaux de tension de 66 kV et plus. Les enroulements primaire et secondaire du type à un étage sont enroulés sur un noyau de fer commun, avec une isolation non graduée, et la conversion d'énergie est réalisée par couplage magnétique. Le type cascade se compose de plusieurs enroulements primaires avec le même nombre de tours assemblés sur le même noyau de fer avec la moitié du nombre d'enroulements, disposés de haut en bas et connectés entre la haute tension et la terre.
Le transformateur de tension à isolation gazeuse SF6 se compose d'un boîtier, d'un manchon isolant, d'un noyau de fer, d'enroulements primaires et secondaires et d'accessoires d'installation. L'enroulement primaire adopte généralement un enroulement en couches en forme de pagode et est enroulé de manière graduelle. L'enroulement secondaire est un enroulement en couches, enroulé étroitement autour du noyau de fer, qui est généralement un noyau de fer laminé monophasé à double colonne. Les transformateurs de tension à isolation gazeuse SF6 peuvent être associés au GIS ou utilisés comme transformateurs de tension isolés au gaz SF6 indépendants.
1) Le câblage monophasé est couramment utilisé dans les systèmes à courant de terre élevé pour déterminer s'il n'y a pas de tension ou de synchronisation dans la ligne. L'une ou l'autre phase peut être connectée, mais un autre critère consiste à utiliser la phase correspondante de la tension du bus.
2) Un transformateur de tension connecté entre deux phases de tension est principalement utilisé dans les petits systèmes de mise à la terre pour déterminer si la ligne est sans tension ou synchrone, car les petits systèmes de courant de mise à la terre permettent une mise à la terre monophasée. Si un seul transformateur de tension monophasé à terre est utilisé, si le transformateur de tension est exactement dans la phase de mise à la terre et que la tension de terre mesurée de cette phase est nulle, il est impossible de vérifier si la ligne n'est sous aucune tension. En cas d'erreur, cela peut provoquer une fermeture non synchrone.
1) Le côté secondaire du transformateur de tension 35 kV ne doit pas être en circuit ouvert pendant l'utilisation. Lors du démontage des instruments ou des relais pendant l'utilisation, le côté secondaire doit être court-circuité au préalable. Lors de l'installation, le câblage doit être fiable et il n'est pas permis d'installer des fusibles du côté secondaire ;
2) Le côté secondaire doit avoir une extrémité mise à la terre. Empêcher les dommages à l'isolation des côtés primaire et secondaire et empêcher la haute tension de pénétrer dans le côté secondaire, mettant ainsi en danger la sécurité des personnes et des équipements ;
3) Faites attention à la polarité lors du câblage. Les bornes de polarité des côtés primaire et secondaire du transformateur de courant sont indiquées par des lettres.
4) Le côté primaire est connecté en série dans le circuit et le relais ou instrument de mesure du côté secondaire est connecté en série.
