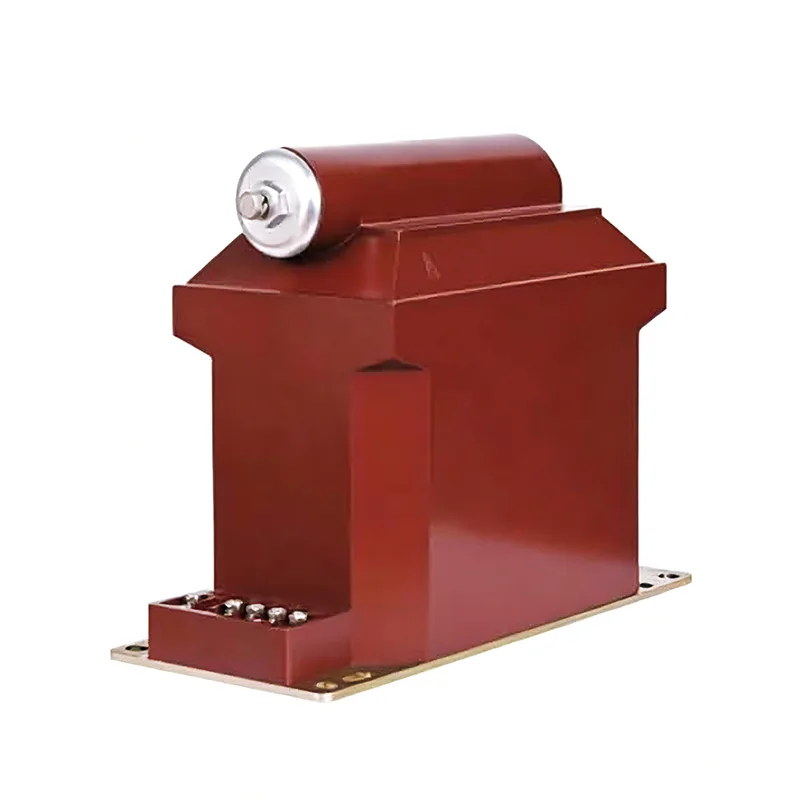

Transformateur de tension 33 kV

Le transformateur de tension durable de 33 kV Youbian utilise des techniques spéciales d'enroulement et de blindage pour les bobines primaires et secondaires afin d'améliorer la répartition des contraintes de tension. Chaque bobine est soigneusement isolée avec un film polyester pour fournir un diélectrique élevé entre les couches. Assemblez la structure d'enroulement terminée et le noyau de fer à double anneau sur le cadre de support.

Précautions

1. Avant d'être mis en service, le transformateur de tension de 1,33 kV doit être soumis à des tests et à une inspection conformément aux éléments spécifiés dans la réglementation. Par exemple, mesure de polarité, groupe de connexion, secousse d'isolation, séquence de phases nucléaires, etc.

2. Le câblage du transformateur de tension doit garantir son exactitude. L'enroulement primaire doit être connecté en parallèle avec le circuit testé, et l'enroulement secondaire doit être connecté en parallèle avec la bobine de tension de l'instrument de mesure connecté, du dispositif de protection de relais ou du dispositif automatique. Dans le même temps, il convient de prêter attention à l'exactitude de la polarité.

3. La capacité de la charge connectée au côté secondaire du transformateur de tension de 33 kV doit être appropriée et la charge connectée au côté secondaire du transformateur de tension ne doit pas dépasser sa capacité nominale, sinon cela augmentera l'erreur du transformateur et rendra difficile l'obtention d'une précision de mesure.

4. Les courts-circuits ne sont pas autorisés du côté secondaire du transformateur de tension 4,33 kV. En raison de la faible impédance à l'intérieur du transformateur de tension, si le circuit secondaire est court-circuité, un courant important se produira, ce qui endommagera l'équipement secondaire et mettra même en danger la sécurité personnelle. Les transformateurs de tension peuvent être équipés de fusibles côté secondaire pour se protéger des dommages causés par les courts-circuits côté secondaire. Dans la mesure du possible, des fusibles doivent également être installés du côté primaire pour protéger le réseau électrique haute tension contre tout danger pour la sécurité du système primaire en raison de défauts dans l'enroulement haute tension ou dans les fils conducteurs du transformateur.

5. Afin d'assurer la sécurité des personnes en contact avec les instruments de mesure et les relais, l'enroulement secondaire du transformateur de tension doit avoir un point de mise à la terre. Parce qu'après la mise à la terre, lorsque l'isolation entre les enroulements primaire et secondaire est endommagée, cela peut empêcher la haute tension de mettre en danger la sécurité des personnes dans les instruments et les relais.

6. Le côté secondaire du transformateur de tension ne doit pas être court-circuité.

Pour l’isolation et la protection, le composant est automatiquement coulé sous vide dans une résine époxy cycloaliphatique hydrophobe (HCEP). Le matériau HCEP présente une excellente trajectoire d'arc, une excellente résistance à l'ozone et aux ultraviolets, tout en conservant sa résistance physique. Les propriétés de surface hydrophobes du HCEP garantissent ses performances très fiables dans des environnements humides ou pollués.

Peut être utilisé pour les lignes de distribution 35KV, les mines de charbon, les centrales électriques, les chemins de fer et les usines.

Le transformateur de tension 33 kV est strictement conforme à la norme IEC60044-2 ; CEI 61869-1,3 ; ANSI/IEEE C57.13.

application

Chemin de fer; Mines de charbon; Compteur d'énergie; Centrale électrique; Compteur d'énergie électrique; Centrale électrique; Appareillage moyenne tension; Compagnies pétrolières et gazières; Boîte de distribution d'énergie; Système de distribution d'énergie; Armoire isolée par l'air; Armoire réseau en anneau; Instrument de mesure; Bureau de l'électricité; Analyseur de qualité d'énergie moyenne tension; Entreprises industrielles et minières;

fonctionnalité

Poids : 50 kg ;

Durée de vie : 30 ans ;

Matériau : résine époxy (HCEP) ;

Tension nominale jusqu'à 36 kV ;

Niveau de précision : 0,2 0,5 6P 3P ;

Application intérieure 33KV 35KV 36KV ;

Conception de transformateur de tension unipolaire ;

Puissance thermique restreinte (VA) : 300 VA/600 VA ;

Structure raisonnable, structure robuste ;

Rapport de tension nominale : 35/√ 3/0,1/√ 3/0,1/√ 3/0,1/3 ;

Niveau d'isolation de base nominal (BIL) jusqu'à 200 kV ;

Excellente résistance aux courts-circuits et à la chaleur ;
