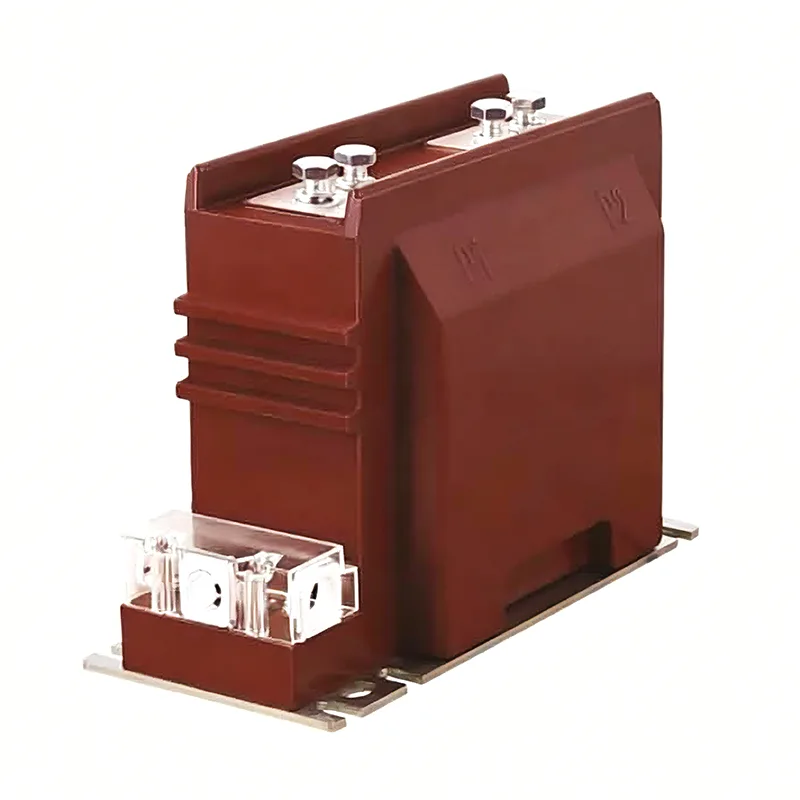

Transformateur de courant 11 KV

Le transformateur de courant 11 Kv de haute qualité de Youbian joue un rôle dans la conversion du courant et l'isolation électrique. Le courant dans les lignes de production, de transformation, de transport, de distribution et de consommation d’électricité varie considérablement, allant de quelques ampères à des dizaines de milliers d’ampères. Pour la commodité de la mesure, de la protection et du contrôle, il est nécessaire de procéder à une conversion en un courant relativement uniforme. De plus, la tension sur la ligne est généralement élevée et la mesure directe est très dangereuse. Dahu Electric vous invite cordialement dans notre usine pour acheter les transformateurs de courant 11 kV les plus récents, les plus vendus, abordables et de haute qualité. Nous sommes impatients de travailler avec vous.

Modèle de transformateur de courant 11 Kv

Première lettre : L - transformateur de courant

Deuxième lettre : A - style de mur traversant ; Type de pilier Z ; Type de jeu de barres M ; D - Type à passage unique ; V - structure inversée ; J - Séquence zéro

À des fins de détection de mise à la terre ; W - Antipollution ; R - Type à enroulement nu

Troisième lettre : Z - type de moulage en résine époxy ; C - Isolation céramique ; Q - Milieu isolé au gaz ; W - Spécial pour la protection des micro-ordinateurs

Quatrième lettre : B - avec niveau de protection ; C - Protection différentielle ; Niveau DD ; Q - Type amélioré ; J - ZG amélioré

Cinquième chiffre : numéro de série du produit de niveau de tension

Base de sélection

tension nominale

La tension nominale du transformateur de courant doit être supérieure à la tension nominale de la ligne du point d'installation.

rapport de transformation

Tout le monde devrait calculer le courant IC en fonction d'une charge et choisir le rapport de transformateur de courant. Il existe diverses spécifications pour le rapport de courant nominal du côté primaire des transformateurs de courant (tels que 20, 30, 40, 50, 75, 100, 150, 2 × a/C), et le courant nominal du côté secondaire est généralement de 1 A ou 5 A. Parmi eux, 2 × a/C indique qu'il existe deux rapports de courant pour le même produit, qui peuvent être obtenus en modifiant la méthode de câblage des pièces de connexion du produit. Lorsqu'il est connecté en série, le rapport de courant est a/c, et lorsqu'il est connecté en parallèle, le rapport de courant est de 2 × a/C. En général, la sélection du rapport de conversion de courant pour mesurer les transformateurs de courant doit garantir que leur courant nominal I1n n'est pas inférieur au courant de charge dans la ligne (c'est-à-dire le IC calculé). Si le courant de calcul de charge dans la ligne est de 350 A, le rapport de conversion du transformateur de courant doit être sélectionné sur 400/5. Pour garantir les exigences de précision du transformateur de courant 11 Kv utilisé pour la protection, le rapport de transformation peut être sélectionné pour être plus grand.

Le principe de sélection du niveau de précision : le niveau de précision du transformateur de courant utilisé pour la facturation et le comptage ne doit pas être inférieur à 0,5 niveau ; L'ampèremètre utilisé pour surveiller l'ampleur du courant de charge dans chaque circuit entrant et sortant doit utiliser des transformateurs de courant de niveau 1,0 à 3,0. Afin de garantir que l'erreur de précision ne dépasse pas la valeur spécifiée, la charge secondaire (voltampère) du transformateur de courant est généralement vérifiée et la charge secondaire S2 du transformateur n'est pas supérieure à la charge nominale S2n, de sorte que la précision sélectionnée puisse être garantie. Formule de vérification de la précision : S2 ≤ S2n.
