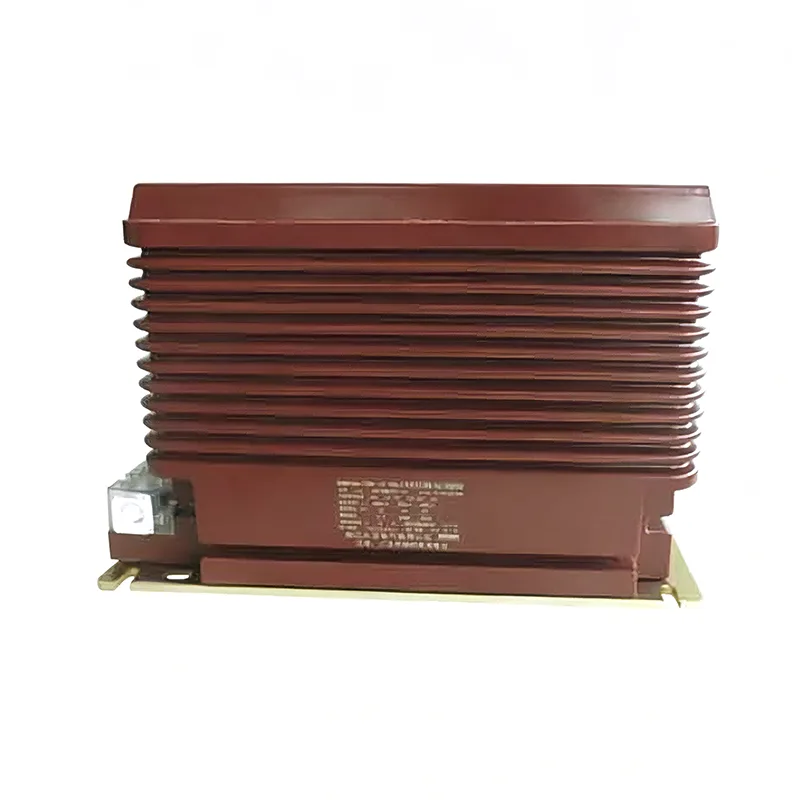

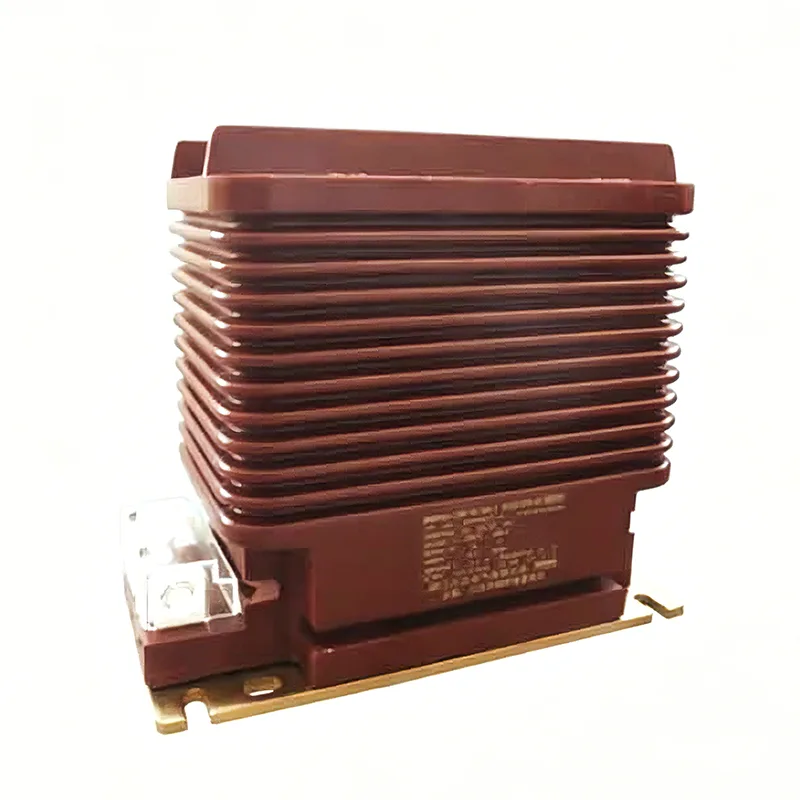

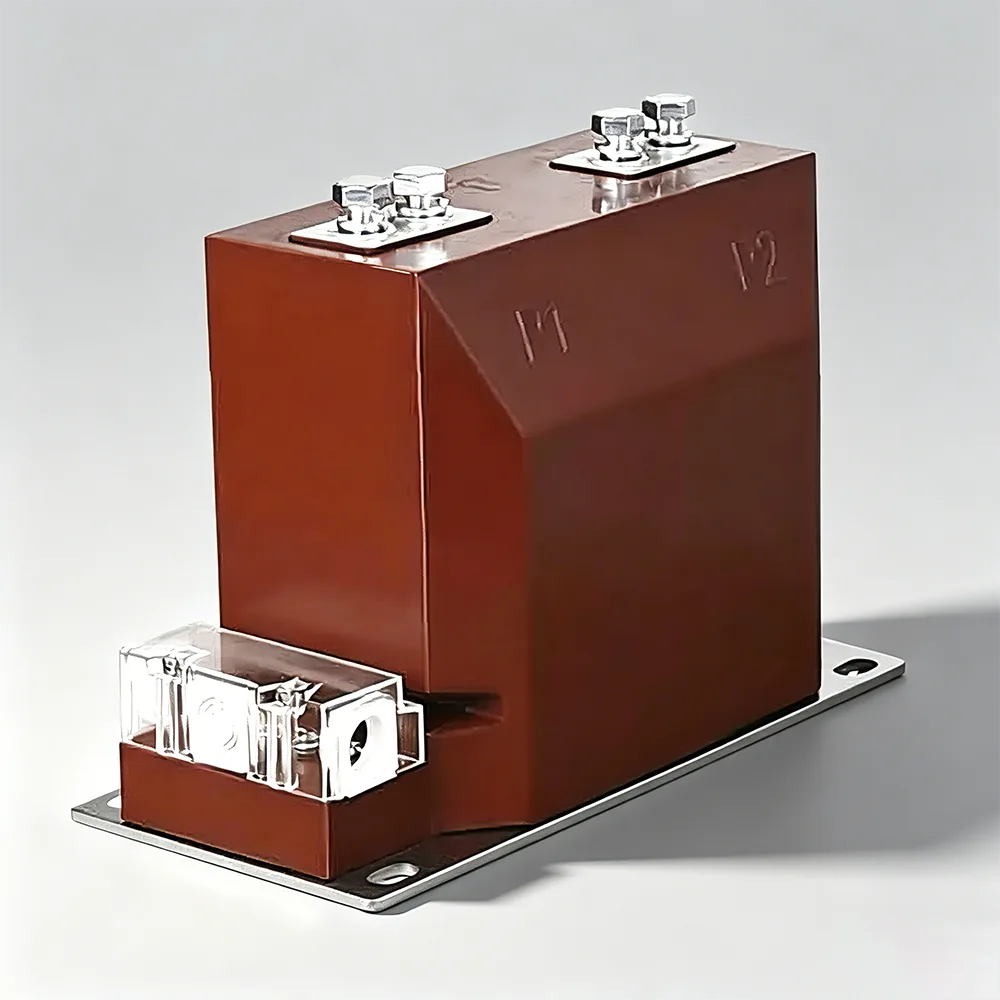

Transformateur de courant 22 kV

Youbian est un fabricant et fournisseur chinois réputé avec des années d'expérience professionnelle dans la production de transformateurs de courant 2 kV. Nous espérons établir une relation commerciale avec vous.

Avantages essentiels

Le transformateur de courant 2 kV est fabriqué en résine époxy coulée sous vide de haute qualité, sans espace d'air dans l'ensemble du moulage. Il a une ligne de fuite suffisante et peut résister à la tension nominale et à la tension de tenue à fréquence industrielle de courte durée du système 22 kV, empêchant ainsi efficacement les risques de fuite et de contournement et garantissant le fonctionnement sûr de l'équipement.

L'enroulement de mesure de niveau 0,2 S/0,5 en option et l'enroulement de protection de niveau 5 P/10 P répondent aux doubles exigences de règlement du commerce d'électricité et de protection contre les surintensités et les courts-circuits de ligne, avec une précision d'erreur conforme aux normes internationales GB/IEC.

La conception de la chambre sans huile et sans air élimine les dangers cachés de fuite de pétrole et de gaz. La coque est faite de matériaux ignifuges et anti-vieillissement, qui peuvent s'adapter à un environnement de température large de -30 ℃ ~ +70 ℃, résistant à l'humidité, à la poussière, aux explosions et a des coûts de maintenance extrêmement faibles.

Structure carrée intégrée, avec des trous d'installation standard réservés sur la base, adaptée aux types d'armoires moyenne tension 22 kV grand public, facile à installer, aucun entretien supplémentaire requis, réduisant considérablement les coûts de construction et d'exploitation sur site.

Le transformateur de courant 2 kV adopte un noyau en tôle d'acier au silicium de haute qualité et une structure d'enroulement à haute résistance, qui peuvent résister à l'impact du courant de court-circuit du système, éviter les dommages au transformateur en cas de défauts et améliorer la fiabilité globale du système électrique.

Paramètres techniques (peuvent être personnalisés selon les besoins du client)

Description des paramètres du projet

Tension nominale 22kV

Niveau d'isolation nominal 24kV/65kV/125kV

Courant primaire nominal 50 ~ 3000A (personnalisable)

Courant secondaire nominal 5A/1A

Précision du niveau de mesure niveau 0,2/0,5/0,2S

Précision du niveau de protection 5P10/10P15, etc.

Fréquence nominale 50 Hz/60 Hz

Moulage en résine époxy pour milieu isolant

Méthode d'installation : installation d'armoire intérieure

Température ambiante -30 ℃~+70 ℃

Scénarios d'application

Appareillage de commutation moyenne tension intérieur 22 kV, unité principale en anneau et sous-station de type boîte

Mesure de courant et protection des relais dans les centrales électriques et les sous-stations

Système de distribution industriel, salle de distribution complexe commercial

Équipements de support pour les stations de surpression d’énergies renouvelables (énergie photovoltaïque/éolienne)

Assurance qualité et service

Le transformateur de courant 2 kV suit strictement les normes internationales et nationales telles que GB 1208 et IEC 61869, et prend en charge les tests tiers et la conception de paramètres personnalisés.

Nous pouvons fournir des solutions personnalisées en fonction de la taille de l'armoire du client, du rapport de courant, du niveau de précision et de la méthode d'installation pour répondre aux différentes exigences de la scène.

Youbian fournit des informations techniques sur les produits, des conseils d'installation et des services de garantie à long terme pour répondre rapidement aux demandes techniques des clients et aux problèmes après-vente.
