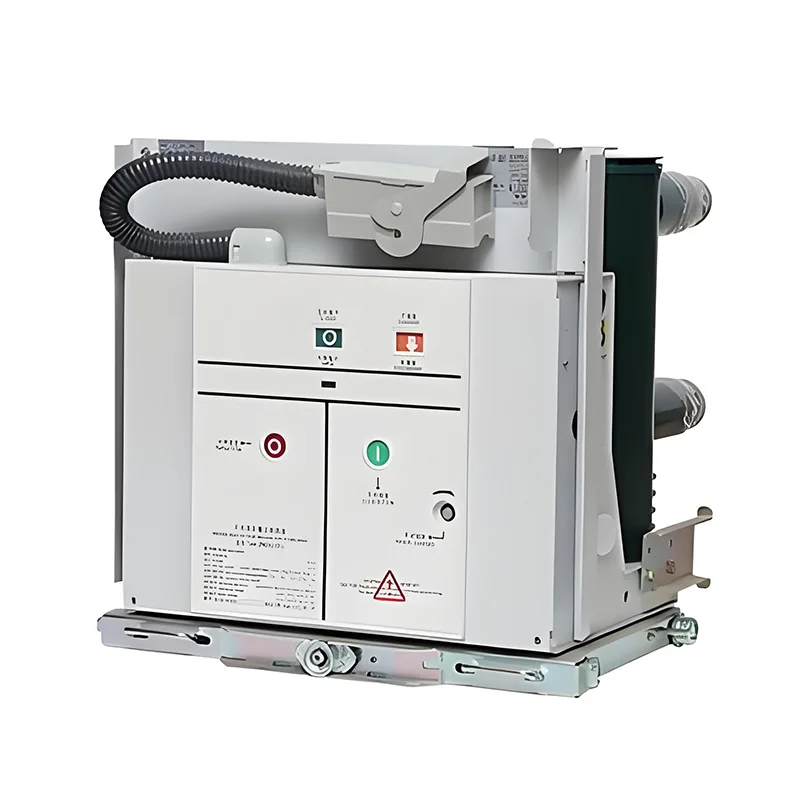

VCB d'intérieur 24kv

Le VCB intérieur 24 kV de haute qualité de Youbian convient aux systèmes d'alimentation CA triphasés avec une tension nominale de 7,2 kV ~ 24 kV et une fréquence de 50/60 Hz. Nous l'utilisons généralement dans de nombreux domaines tels que les centrales électriques, les sous-stations, la pétrochimie, la métallurgie, l'industrie manufacturière, les aéroports, les zones résidentielles, etc., pour le contrôle et la protection des équipements électriques. Particulièrement adapté aux situations où la fréquence de fonctionnement est faible au courant nominal ou où plusieurs courants de court-circuit sont nécessaires,

Environnement d'utilisation

a) Température de l'air : température maximale : +40 ℃ ; Température minimale : -25 ℃

b) Humidité : Humidité moyenne mensuelle de 95 % ; Humidité moyenne quotidienne de 90%

c) Altitude : Altitude maximale d'installation : 2500 mètres

d) Il n'y a pas de gaz corrosif ou inflammable, de vapeur ou autre pollution évidente dans l'air ambiant.

e) Pas de vibrations fréquentes et sévères

Remarque : Le courant de coupure de court-circuit et le courant nominal peuvent être personnalisés en fonction des besoins du client.

Principales fonctionnalités

Les principaux composants de ce VCB sont scellés avec des pôles d'étanchéité de marque internationale, des chambres d'extinction d'arc sous vide et des composants de circuit conducteur principaux, qui ont une résistance aux chocs, une prévention de la poussière et des performances anti-condensation plus élevées.

Le VCB intérieur 24 kV présente une forte adaptabilité environnementale et peut réduire considérablement les coûts d'exploitation et de maintenance.

La conception intégrée du mécanisme de commande et du corps du disjoncteur a été vérifiée par des essais de type.

Le VCB intérieur 24 kV a une durée de vie électrique de niveau E2 et une durée de vie mécanique de niveau M12, garantissant des performances durables et fiables.

Exigences environnementales

Température ambiante : température maximale +40 ℃, température minimale -15 ℃.

Humidité environnementale : humidité relative moyenne quotidienne ≤ 95 %, humidité relative moyenne mensuelle ≤ 90 %, pression de vapeur moyenne quotidienne ≤ 22 × 10 ⁻ 3 MPa, pression de vapeur moyenne mensuelle ≤ 1,8 × 10 ⁻ 3 MPa.

Altitude : ne dépassant pas 1000 mètres.

L'intensité sismique ne doit pas dépasser le niveau 8.

L’air ambiant ne doit pas être pollué de manière significative par de la poussière, de la fumée, des gaz, vapeurs ou brouillards salins corrosifs et/ou inflammables.

Attention : Si l'environnement d'exploitation dépasse les conditions spécifiées ci-dessus, veuillez consulter le fabricant pour prendre les mesures appropriées.
